專為工業現場設計的高可靠串口聯網解決方案——讓您的傳統串口設備在5分鐘內完成以太網接入

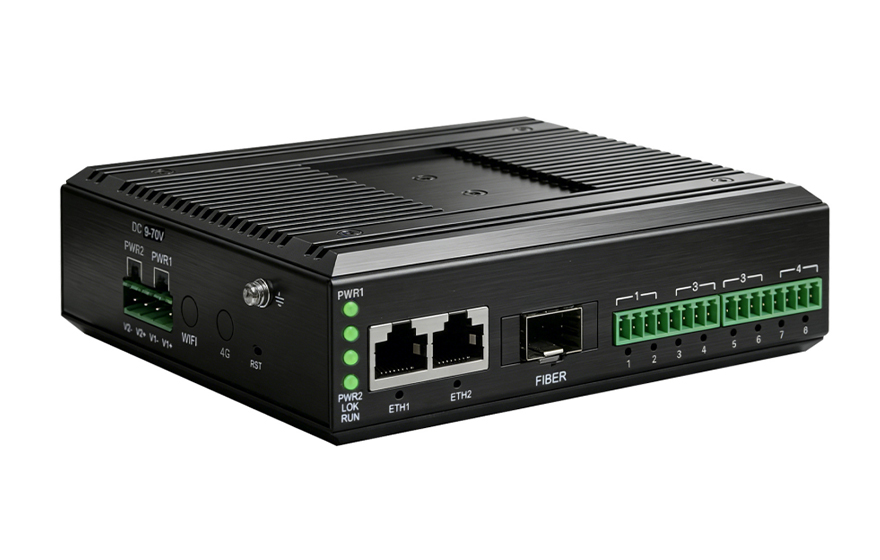

FCT-1400 系列是一款專為工業現場設計的高可靠串口聯網服務器，支持 1–4 路 RS-232/RS-422/RS-485 轉 2 路百兆以太網 + 1 路百兆光口（交換式），可將分散的串行設備通過網絡集中管理。

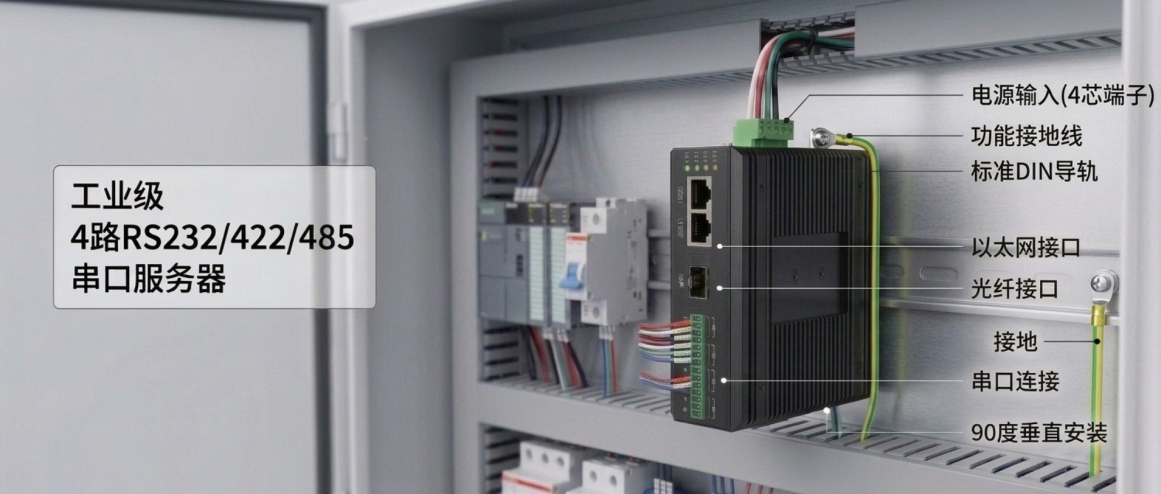

產品采用無風扇、寬溫寬壓、IP40 防護設計，支持 35mm DIN 導軌與壁掛兩種安裝方式。每路串口支持最多 4 路 TCP/UDP 會話，兼容 Modbus TCP、TCP Server/Client、UDP、MQTT 等多種工作模式，并提供 WEB 管理界面、SNMP 網管及 Windows 配置工具，支持遠程固件升級。
產品通過工業級 EMC 嚴格測試，廣泛適用于工業自動化、樓宇自控、醫療監控、能源管理等領域。
強固式設計 ，提供全面保護：
FCT-1000 系列符合IP40防護標準 ，此標準涵蓋了工業控制設備的安全性要求。支持高水平 8/15 kV ESD 保護，可防止靜電損壞。此型號的電源、以太網接口和串口提供浪涌與防雷保護，從而免于電壓尖峰干擾。每個串口均配備了 2.5kV 隔離保護 ，避免受到有害電流的影響。
特點和優勢

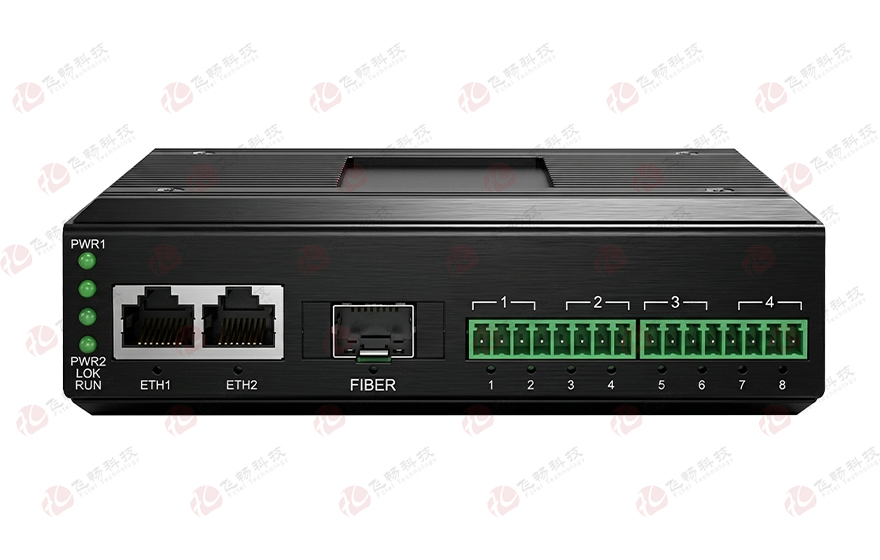

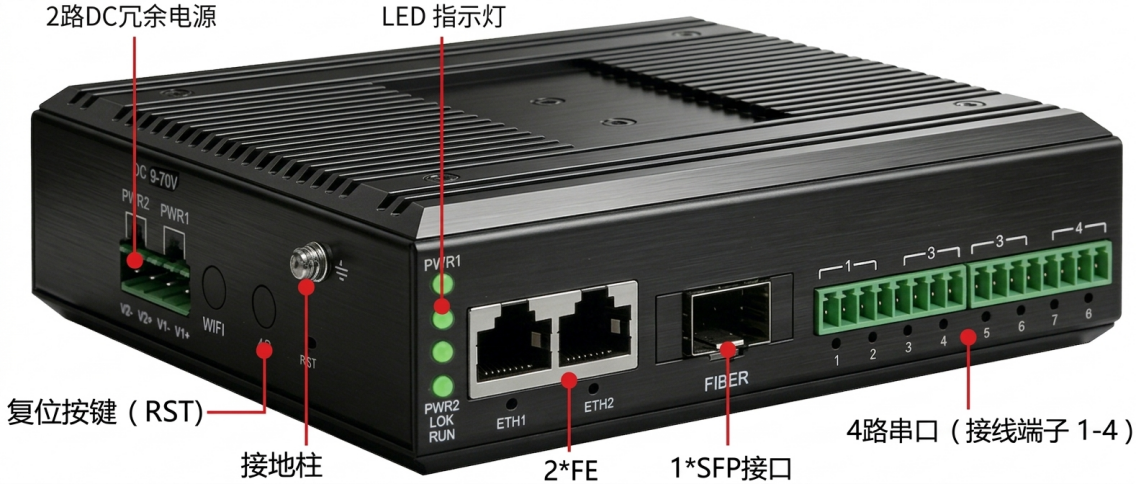

◆ 提供交換式2路百兆電+1路百兆SFP光口，支持SFP光模塊DDM管理 ，支持網絡級連
◆ 支持Modbus-RTU到Modbus-TCP透明轉換
◆ 支持MQTT透傳和Modbus轉JSON數據包功能
◆ 串口支持RS-232/RS-422/RS-485三種接口都有，可以在現場通過軟件來設置不同的接口方式（選配）
◆ 串口支持客戶自定義波特率
◆ 支持虛擬串口驅動訪問模式
◆ 每路串口配備2.5KV隔離，6kV防雷保護
◆ RS-485 端口內置120歐終端電阻
◆ 雙DC寬壓9-70V輸入， 支持6kV防雷保護
 接口靈活性 |
 網絡協議 |
 工業可靠性 |
|
• 4*RS232/422/485軟件可配 • 300bps~921600bps • 2*FE可級連設備 • 1*SFP光口遠傳網絡 |
• TCP/UDP • Modbus RTU-TCP/MQTT • SNMP網管 • DHCP/DNS • HTTP/WEB |
• EMC工業四級 • -40℃~85℃寬溫 • IP40防護 • 防雷擊/防浪涌 • 無風扇散熱 |
 電源管理 |
 管理配置 |
 通信能力 |
|
• 雙冗余電源 • DC9-70V • 過載保護 • 防反接保護 • 6KV防雷保護 |
• WEB管理界面 • Windows工具 • SNMP網管 • 遠程固件升級 • 波特率自動掃描 |
• 每路4路TCP/UDP • 虛擬串口驅動 • 跨路由通信 • 自動重連 • Modbus RTU↔TCP轉換 |
| 型號 | 描述 |
| FCT-1000-F2B1D2 | 2路百兆電+1路百兆光+2路RS485 串口服務器 |
| FCT-1000-F2B1D4 | 2路百兆電+1路百兆光+4路RS485 串口服務器 |
| FCT-1000-F2B1X4 | 2路百兆電+1路百兆光+4路RS422 串口服務器 |
| FCT-1000-F2B1R4 | 2路百兆電+1路百兆光+4路RS232 串口服務器 |
| FCT-1000-F2B1D2R1X1 | 2路百兆電+1路百兆光+2路RS485+1路RS232+1路RS422 串口服務器 |
| FCT-1000-F2B1S4 | 2路百兆電+1路百兆光+4路三合一串口 串口服務器 |
| 項目 | 規格詳情 |
| 處理器 | ARM Cortex-M4，主頻 240MHz |
| 以太網 |
接口類型：RJ45（電口）*2 ，SFP光口(100BASE-FX)*1 速率：電口10/100Base-T(X) 全/半雙工自適應 標準：IEEE 802.3，支持 Auto-MDIX MAC地址表：4096條 隔離保護：4kV（ 內置 ） |
| 串行接口 |
路數：1 / 2 / 3 / 4 路（按型號） 接口標準：RS-232 / RS-422 / RS-485 波特率：300bps ~ 921600bps（含自定義） RS-485引腳：A(TX+) / B(TX-) / R / GND RS-422引腳：TxD+ / TxD- / RxD+ / RxD- RS-232引腳：NC / RXD / TXD / GND 隔離保護：2.5 kV（ 內置 ） 防雷保護：6 kV（ 內置 ） |
| 電源 |

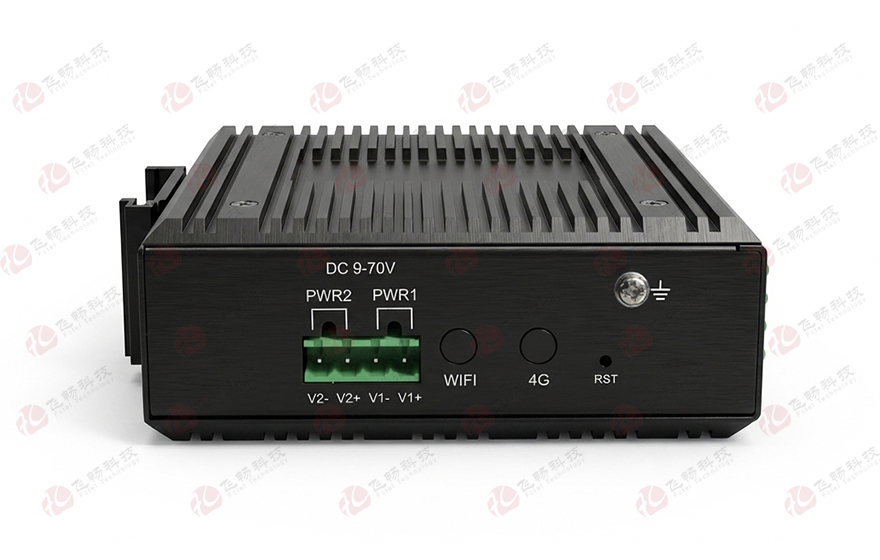

輸入范圍：DC 9-70V 功耗：< 5W 保護：過載保護 / 防反接 / 冗余雙電源 接線端子：4芯 5.08mm 間距插入式 防雷保護：6 kV（ 內置 ） |
| 環境指標 |
工作溫度：-40℃ ~ +85℃ （-40℃ 低溫啟動，+85℃不死機 ） 存儲溫度：-40℃ ~ +85℃ 相對濕度：0% ~ 95%（無凝結） MTBF：> 100,000 小時 |
| 機械 |

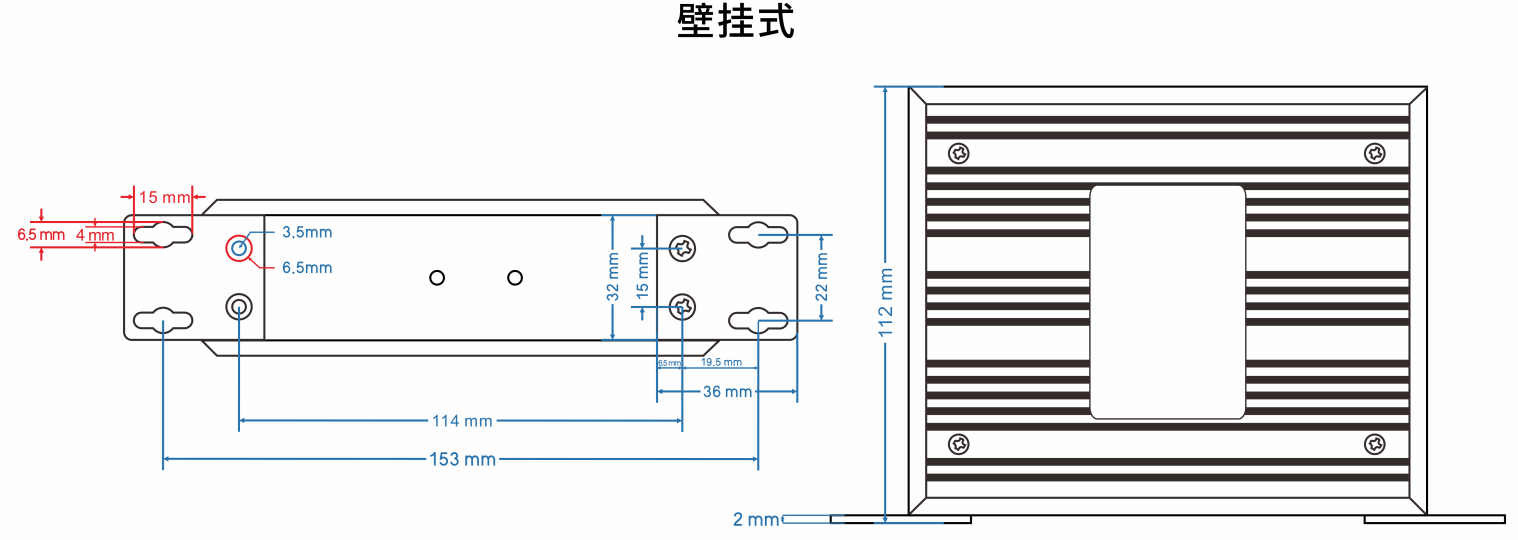

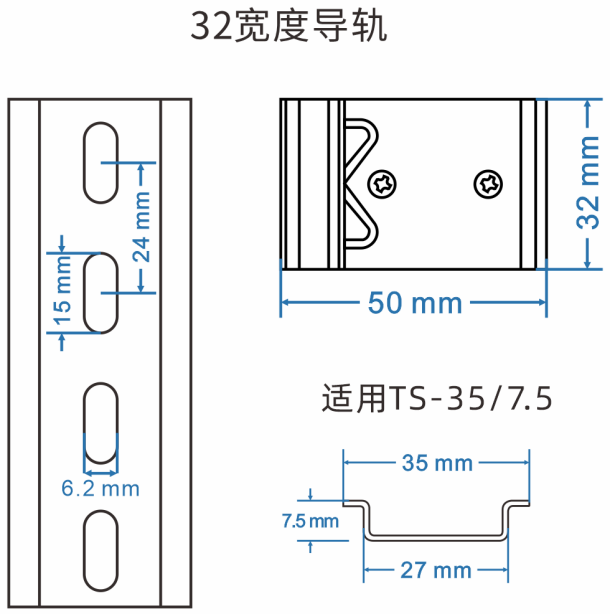

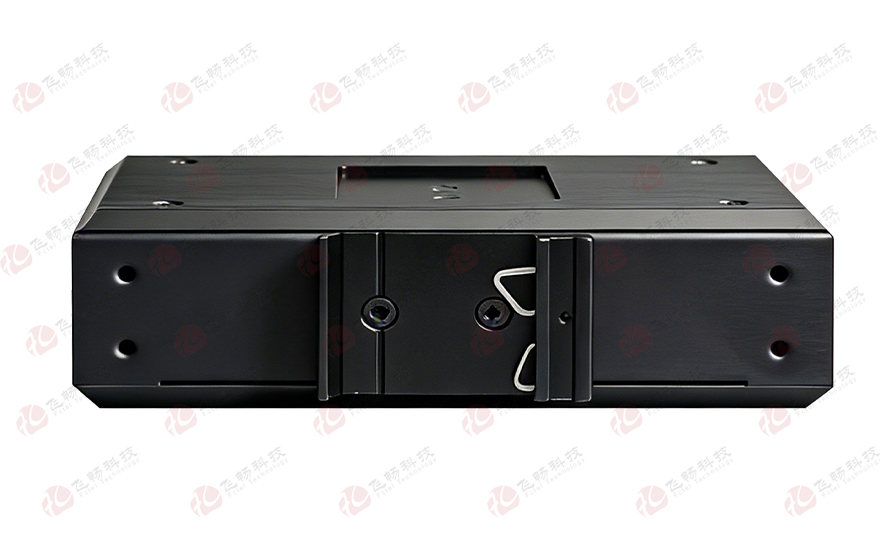

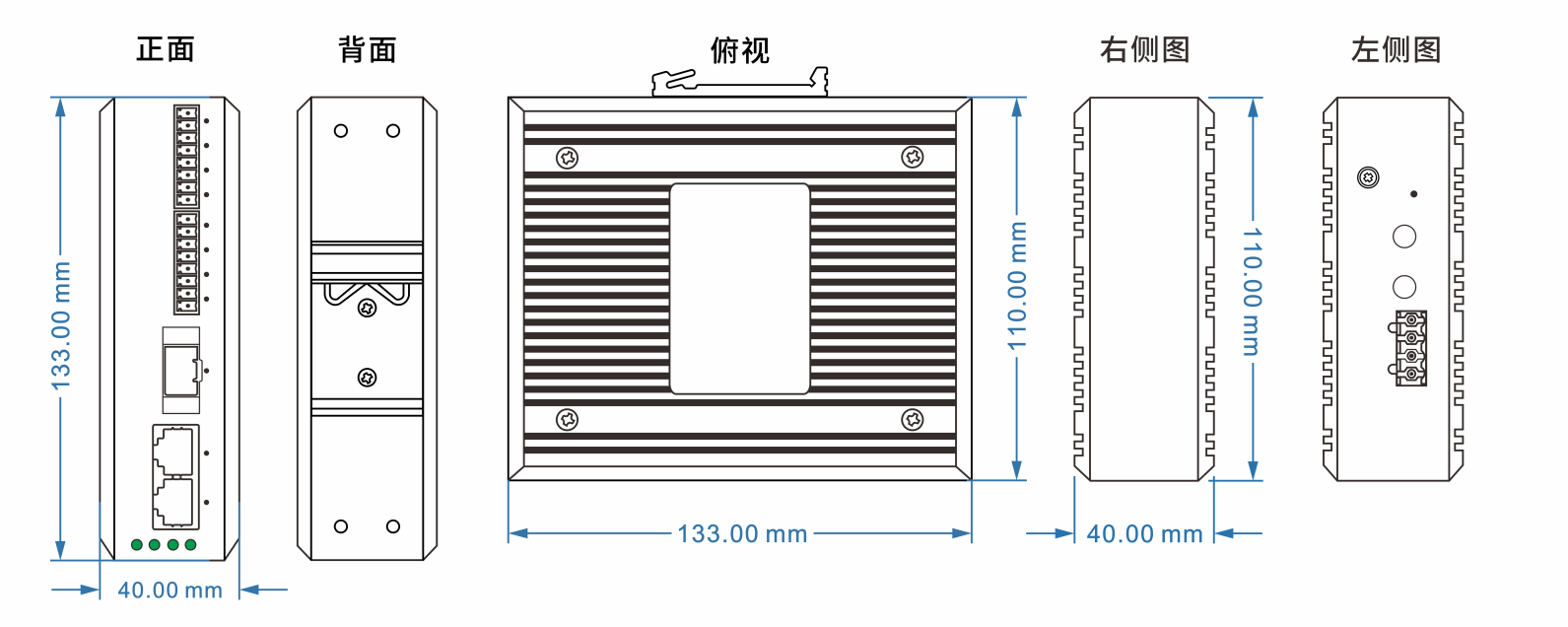

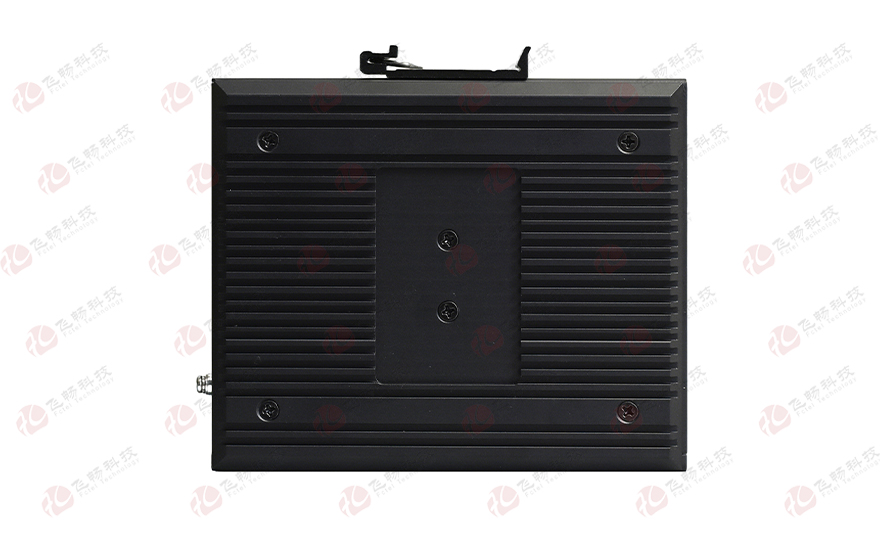

尺寸：133 × 120 × 40 mm 重量：0.65 kg 外殼：鋁合金陽極氧化，IP40 安裝：35mm DIN 導軌 / 壁掛 |
| 環境指標 |
EMC：工業四級電磁兼容性要求 IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV IEC 61000-4-3 RS：80 MHz至1 GHz：10 V/m IEC 61000-4-4 EFT：電源：4 kV；信號：2 kV IEC 61000-4-5 Surge：電源：4 kV；信號：4 kV IEC 61000-4-6 CS：150 kHz至80 MHz：10 V/m |

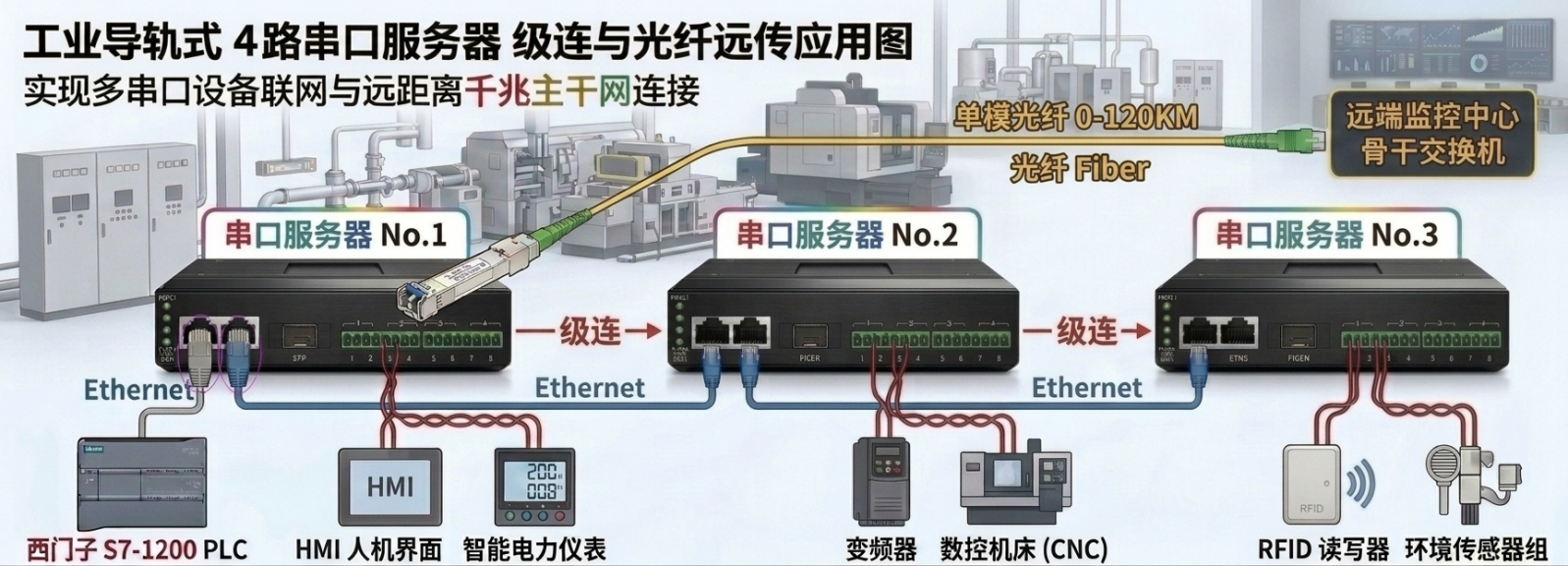

應用場景一：2電1光串口服務器： 3臺設備電口級連，光口遠傳

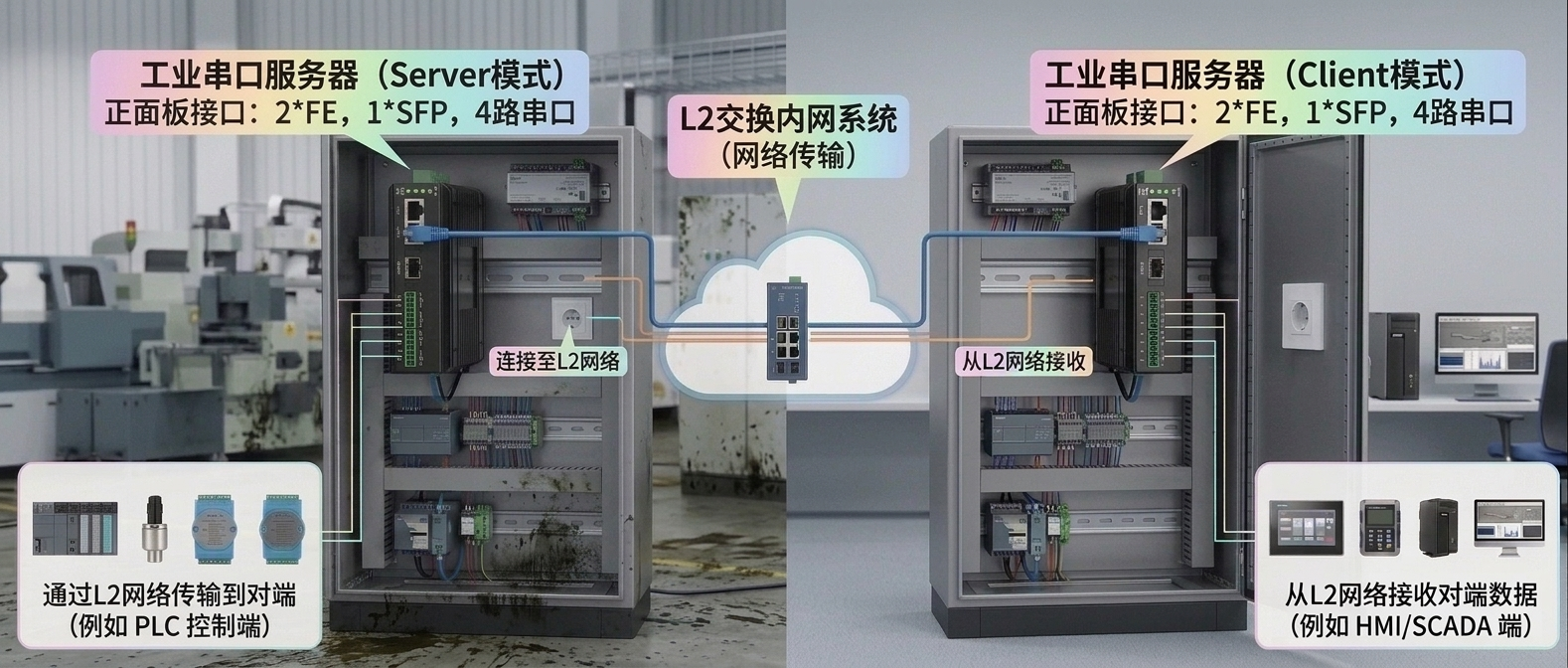

應用場景二：兩臺成對應用，中間通過網絡交換層傳輸1-4路串口
